Detail produk:
|

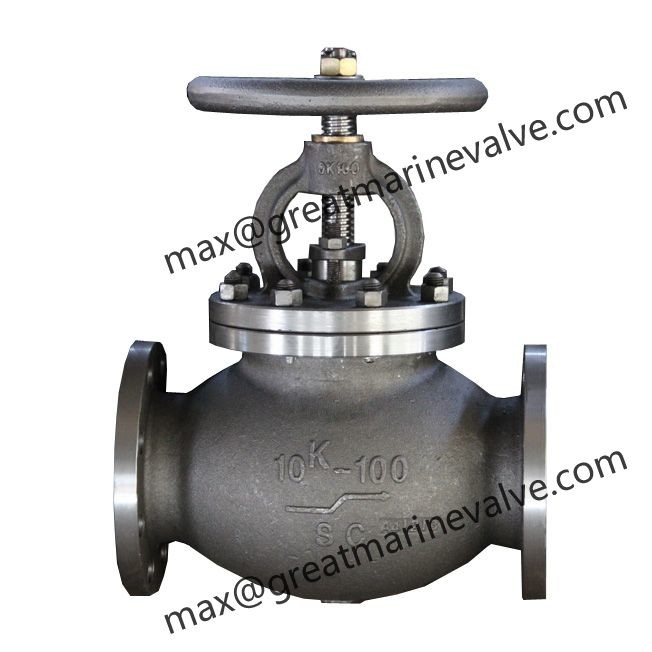

Qingdao Great marine Ini cocok untuk sistem pipa dengan air tawar menengah, udara & gas lainnya, minyak dan uap dengan suhu tidak lebih dari 300 derajat celcius.
Standar Desain: JIS F7319-1996
Standar pengujian: JIS 7400-1996
Tekanan pengujian hidraulik: Badan-2.1Mpa, Kursi-1.54Mpa
Ukuran flange sesuai dengan JIS B2220 -10K
1-Bodi:Baja cor (SC480)
2-Seat: Perunggu (BC6) atau Baja tahan karat (2Cr13, SCS2)
3-Disk: Perunggu (BC6) atau Baja tahan karat (2Cr13, SCS2)
4-Stem: C3771BD (Brass) atau SUS403
5-Bonet: Baja cor (SC480)
6 roda tangan: besi cor (FC200)
7-Packing Gland: Perunggu (BC6) atau Baja tahan karat (2Cr13)
8-Gasket: non-asbes
| Kode IMPA | Ukuran | L | D | C | t | No lubang baut | h | H | D2 | Berat ((kg) |
| 750411 | 50 | 220 | 155 | 120 | 16 | 4 | 19 | 270 | 160 | 17.9 |
| 750412 | 65 | 270 | 175 | 140 | 18 | 4 | 19 | 300 | 200 | 26 |
| 750413 | 80 | 300 | 185 | 150 | 18 | 8 | 19 | 310 | 200 | 29.8 |
| 750414 | 100 | 350 | 210 | 175 | 18 | 8 | 19 | 355 | 250 | 44.7 |
| 750415 | 125 | 420 | 250 | 210 | 20 | 8 | 23 | 415 | 280 | 70.3 |
| 750416 | 150 | 490 | 280 | 240 | 22 | 8 | 23 | 470 | 315 | 96.4 |
| 750417 | 200 | 570 | 330 | 290 | 22 | 12 | 23 | 565 | 355 | 159 |
| 750418 | 250 | 740 | 400 | 355 | 24 | 12 | 25 | 645 | 400 | 257 |
| 750419 | 300 | 840 | 445 | 400 | 24 | 16 | 25 | 735 | 450 | 370 |
Deskripsi / ukuran mungkin berbeda dengan barang, silakan periksa dengan kami saat memesan.
Kontak Person: Mr. Max
