Detail produk:
|

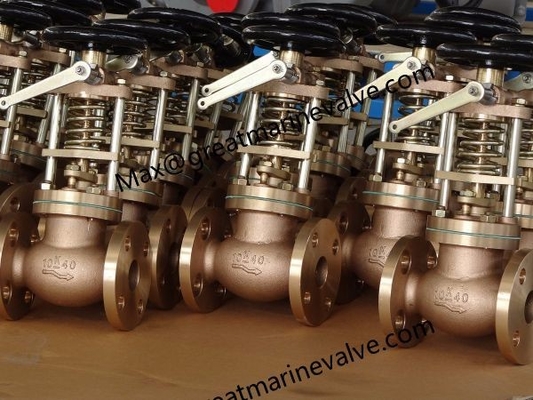

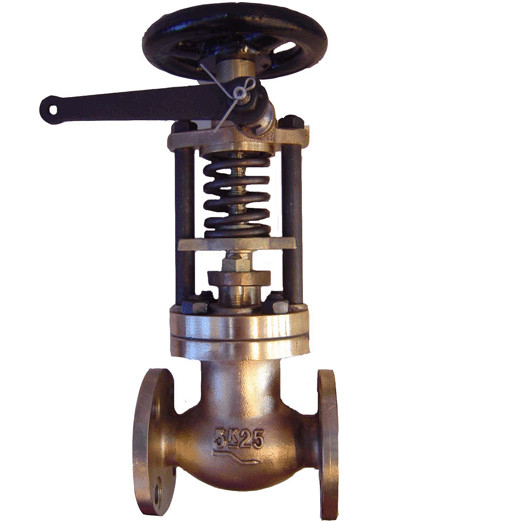

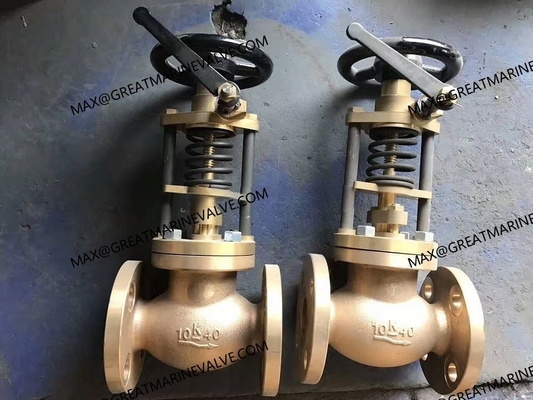

Klep Penutupan Darurat Laut digunakan untuk menutup pipa minyak bahan bakar dalam keadaan darurat. Hal ini dapat dikendalikan dengan tuas atau silinder udara. remote control dilaksanakan dengan silinder udara.
Jenis operasi: Manual (Lever) atau Pneumatic (silinder udara)
Standar Desain: JIS F7399-1996
Standar pengujian: JIS 7400-1996
Tekanan pengujian hidraulik:Body- 0.7Mpa, Seat- 0.2Mpa, Seal untuk penutupan cepat- 0.1Mpa
Ukuran flange sesuai dengan JIS B2220 - 5K
Tubuh: Perunggu atau Kuningan
Bonet: Perunggu atau Kuningan
Kursi: Brone atau Brass
Disc: Brone atau Brass
Batang: Kuningan (C3771BD)
Silinder Udara: Kuningan
Operasi Spindle: SUS403
Operasi Lever: SUS403
Roda tangan: FC200 (Besi cor)
Gasket: non-asbes
| DN | d | L | D | C | Lubang Bolt No. | Diameter lubang baut | Ketebalan flange | H | D2 |
| 5K15 | 15 | 100 | 80 | 60 | 4 | 12 | 10 | 265 | 120 |
| 5K20 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 265 | 120 |
| 5K25 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 265 | 120 |
| 5K40 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 310 | 140 |
| 5K50 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 335 | 160 |
| 5K65 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 395 | 180 |
| 5K80 | 80 | 280 | 180 | 145 | 4 | 19 | 18 | 420 | 180 |
| 10K15 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 265 | 120 |
| 10K20 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 265 | 120 |
| 10K25 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 265 | 120 |
| 10K40 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 310 | 140 |
| 10K50 | 50 | 220 | 155 | 120 | 4 | 19 | 16 | 335 | 160 |
| 10K65 | 65 | 270 | 175 | 140 | 4 | 19 | 18 | 395 | 180 |
| 10K80 | 80 | 300 | 185 | 150 | 8 | 19 | 18 | 420 | 180 |
Deskripsi / ukuran mungkin berbeda dengan barang, silakan periksa dengan kami saat memesan.
