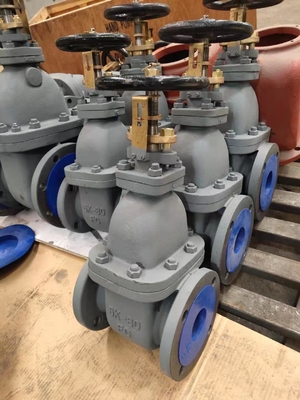

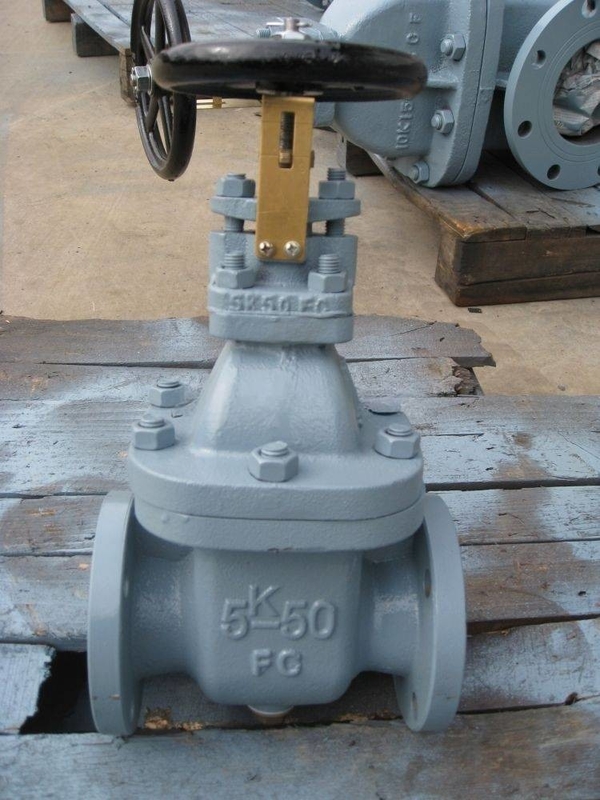

China Marine Cast Iron Gate Valve JIS F7363 5K:
Marine Gate Valve digunakan untuk membuka dan menutup pipa minyak, pelumas, air, pipa uap pada suhu 120 derajat Celcius atau kurang.
Standar Desain: JIS F7363-1996
Standar pengujian: JIS 7400-1996
Tekanan pengujian hidraulik:
DN400 dan di bawah: Badan- 1,05Mpa, Kursi- 0,77Mpa (untuk tidak lebih dari DN400).
DN450 ~ DN600: Badan-0,75Mpa, Kursi-0,55Mpa
Ukuran flange sesuai dengan JIS B2220 - 5K
Bahan Utama:
Karoseri: FC200/HT200 (Besi cor)
Bonet: FC200/HT200 (Besi cor)
Disc: Perunggu (BC6) atau SCS2 (2Cr13)
Kursi: Perunggu (BC6) atau SCS2 (2Cr13)
Batang: Kuningan (C3771BD) atau SUS403
Gasket: non-asbes
Kelenjar Pengemasan: Perunggu (BC6) / Tembaga / Baja Karbon
Roda tangan: FC200/HT200 (Besi cor)
Daftar Ukuran Utama ((mm):
| Ukuran | L | Diameter flange. | Pitch (C) | No Lubang Bolt | h | t | H | D2 |
| 50 | 180 | 130 | 105 | 4 | 15 | 16 | 285 | 125 |
| 65 | 190 | 155 | 130 | 4 | 15 | 18 | 330 | 140 |
| 80 | 200 | 180 | 145 | 4 | 19 | 18 | 380 | 160 |
| 100 | 230 | 200 | 165 | 8 | 19 | 20 | 430 | 180 |
| 125 | 250 | 235 | 200 | 8 | 19 | 20 | 495 | 200 |
| 150 | 270 | 265 | 230 | 8 | 19 | 22 | 560 | 224 |
| 200 | 290 | 320 | 280 | 8 | 23 | 24 | 680 | 280 |
| 250 | 330 | 385 | 345 | 12 | 23 | 26 | 800 | 355 |
| 300 | 370 | 430 | 390 | 12 | 23 | 28 | 920 | 400 |
| 350 | 410 | 480 | 435 | 12 | 25 | 30 | 1000 | 450 |
| 400 | 470 | 540 | 495 | 16 | 25 | 30 | 1100 | 500 |
| 450 | 500 | 605 | 555 | 16 | 25 | 30 | 1420 | 560 |
Deskripsi / ukuran mungkin berbeda dengan barang, silakan periksa dengan kami saat memesan.
