Detail produk:
|

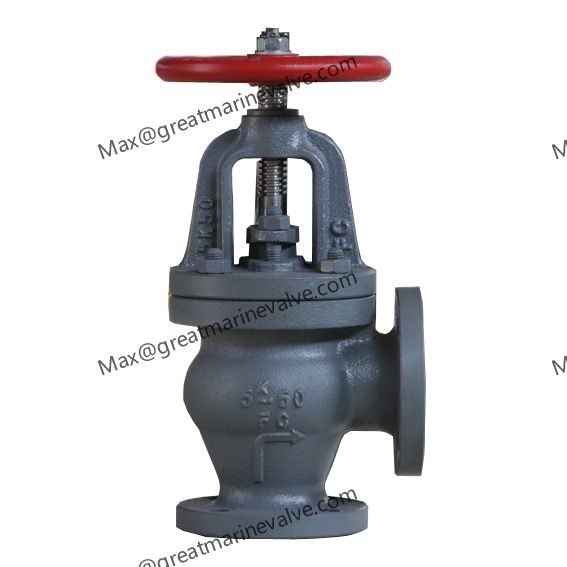

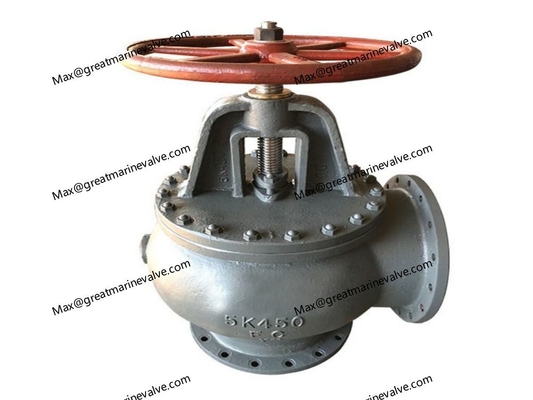

Marine Cast Iron Screw Down Check Angle Valve juga dapat disebut sebagai Marine Cast Iron Angle SDNR Valve.minyak dan uap dengan suhu tidak lebih dari 205 derajat Celcius.
Standar Desain: JIS F7354-1996
Standar pengujian: JIS 7400-1996
Tekanan pengujian hidraulik: Badan- 1,05Mpa, Kursi- 0,77Mpa
Ukuran flange sesuai dengan JIS B2220 - 5K
* Yang standar adalah tanpa indikator, jika pelanggan membutuhkan indikator untuk SDNR Valve, pls menyatakan ketika pertanyaan atau pesanan.
Karoseri: Besi cor (FC200)
Bonet: Besi cor (FC200)
Gland pengemasan: Perunggu (BC6) atau Baja tahan karat ((2Cr13)
Batang: C3771BD (Brass) atau SUS403
Kursi: Perunggu (BC6) atau baja tahan karat (2Cr13, SCS2)
Disc: Perunggu (BC6) atau Baja tahan karat (2Cr13, SCS2)
Gasket: non-asbes
| Kode IMPA | Ukuran | L1 | Diameter flange. | Pitch (C) | No Lubang Bolt | h | t | D2 | H | Berat badan |
| 751116 | 50 | 100 | 130 | 105 | 4 | 15 | 16 | 160 | 240 | 12.9 |
| 751117 | 65 | 115 | 155 | 130 | 4 | 15 | 18 | 180 | 255 | 18.2 |
| 751118 | 80 | 130 | 180 | 145 | 4 | 19 | 18 | 180 | 265 | 23.3 |
| 751119 | 100 | 150 | 200 | 165 | 8 | 19 | 20 | 224 | 310 | 33.5 |
| 751120 | 125 | 170 | 235 | 200 | 8 | 19 | 20 | 250 | 330 | 46.5 |
| 751121 | 150 | 190 | 265 | 230 | 8 | 19 | 22 | 280 | 380 | 64 |
| 751122 | 200 | 220 | 320 | 280 | 8 | 23 | 24 | 315 | 450 | 104 |
| 751123 | 250 | 275 | 385 | 345 | 12 | 23 | 26 | 355 | 540 | 175 |
| 751124 | 300 | 310 | 430 | 390 | 12 | 23 | 28 | 400 | 610 | 243 |
| 751125 | 350 | 360 | 480 | 435 | 12 | 25 | 30 | 500 | 690 | 336 |
| 751126 | 400 | 395 | 540 | 495 | 16 | 25 | 30 | 630 | 770 | 455 |
Deskripsi / ukuran mungkin berbeda dengan barang, silakan periksa dengan kami saat memesan.
