Detail produk:
|

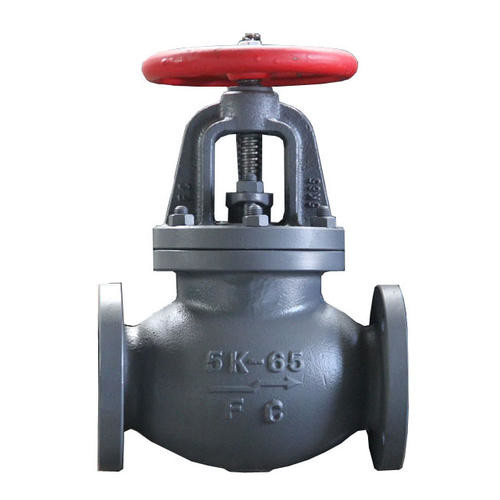

Marine Cast Iron Screw Down Check Globe Valve juga dapat disebut sebagai Marine Cast Iron SDNR Valve atau SDNR Globe Valve.minyak dan uap dengan suhu tidak lebih dari 205 derajat Celcius.
Standar Desain: JIS F7353-1996Standar pengujian: JIS 7400-1996
Tekanan pengujian hidraulik: Badan- 1,05Mpa, Kursi- 0,77Mpa
Ukuran flange sesuai dengan JIS B2220 - 5K
* Yang standar adalah tanpa indikator, jika pelanggan membutuhkan indikator untuk SDNR Valve, pls menyatakan ketika pertanyaan atau pesanan.
Karoseri: Besi cor (FC200)
Bonet: Besi cor (FC200)
Gland pengemasan: Perunggu (BC6) atau Baja tahan karat (2Cr13)
Batang: C3771BD (Brass) atau SUS403
Kursi: Perunggu (BC6) atau baja tahan karat (2Cr13, SCS2)
Disc: Perunggu (BC6) atau Baja tahan karat (2Cr13, SCS2)
Gasket: non-asbes
| Kode IMPA | Ukuran | L | Diameter flange. | Pitch (C) | No Lubang Bolt | h | t | H | D2 | Berat badan |
| 751101 | 50 | 210 | 130 | 105 | 4 | 15 | 16 | 270 | 160 | 14.8 |
| 751102 | 65 | 250 | 155 | 130 | 4 | 15 | 18 | 300 | 180 | 21.3 |
| 751103 | 80 | 280 | 180 | 145 | 4 | 19 | 18 | 310 | 180 | 27.6 |
| 751104 | 100 | 340 | 200 | 165 | 8 | 19 | 20 | 360 | 224 | 40.4 |
| 751105 | 125 | 410 | 235 | 200 | 8 | 19 | 20 | 390 | 250 | 57.9 |
| 751106 | 150 | 480 | 265 | 230 | 8 | 19 | 22 | 445 | 280 | 80.9 |
| 751107 | 200 | 570 | 320 | 280 | 8 | 23 | 24 | 530 | 315 | 139 |
| 751108 | 250 | 740 | 385 | 345 | 12 | 23 | 26 | 650 | 355 | 243 |
| 751109 | 300 | 840 | 430 | 390 | 12 | 23 | 28 | 740 | 400 | 377 |
| 751110 | 350 | 840 | 480 | 435 | 12 | 25 | 30 | 840 | 500 | 463 |
| 751111 | 400 | 1050 | 540 | 495 | 16 | 25 | 30 | 940 | 630 | 643 |
Deskripsi / ukuran mungkin berbeda dengan barang, silakan periksa dengan kami saat memesan.
