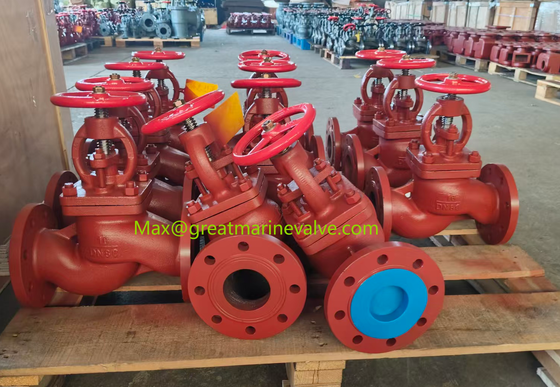

GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve

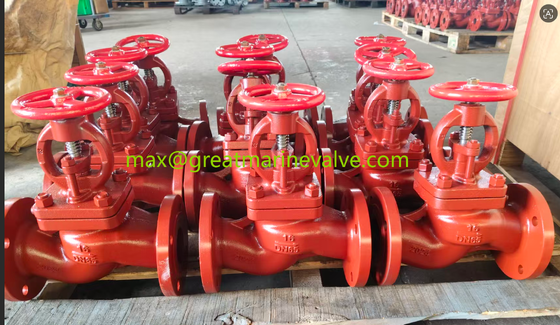

GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve
GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve

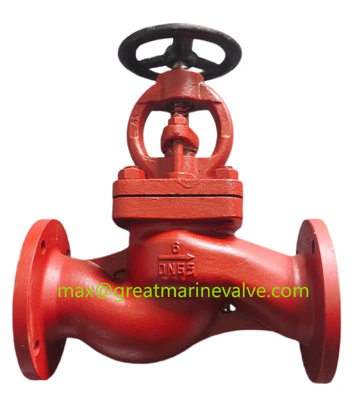

Gambar besar :  GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve

Detail produk:
Tempat asal: Tiongkok Qingdao
Nama merek: OEM/GMV
Sertifikasi: ABS/BV/DNV/CCS/LR/KR
Nomor model: DN15=-DN350
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: 1
Kemasan rincian: kayu lapis
Waktu pengiriman: Saham
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union
Kontak

GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve

Deskripsi

Katup Globe Besi Cor Laut Tipe A/AS Standar GB/T590-2008:

Standar Desain: GB/T590-2008, CBM1081-81, CBM1087-81

Standar Pengujian: GB600

Ukuran Flensa sesuai GB569, GB2501

GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve

Tekanan Nominal (Mpa) Diameter Nominal (mm) Media yang Berlaku
0.6 50~300 air laut, air tawar, minyak pelumas, minyak bakar, uap tidak lebih dari 220℃
1.0 65~250
1.6 20~50

Bahan Utama:

Badan-Besi Cor (HT200)

Tutup-Besi Cor (HT200)

Disc-Perunggu (ZCuSn5Pb5Zn5)

Dudukan-Perunggu (ZCuAl9Mn2)

Batang-Perunggu / Baja Tahan Karat

GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve

Daftar Ukuran Utama (mm):

Tipe A:

PN (MPa) DN (mm) Dimensi Struktur Ketebalan δ Flensa Baut roda tangan Rentang Angkat m Berat
L H≈
D D1 D2 d0 b n Th Do S kg
1.0 65 290 310 9 155 123 104 15 15 6 M14 140 12 18 18.9
80 310 345 9 170 138 118 15 15 8 M14 160 14 24 23.0
100 350 374 10 190 158 138 15 15 8 M14 180 14 35 31.0
125 400 426 10 215 183 164 15 15 10 M14 200 17 44 39.3
150 480 482 11 240 208 190 15 16 12 M14 200 17 57 55.5
1.6 20 150 217 7 95 68 48 13 14 4 M12 80 8 7 5.7
25 160 217 7 105 73 56 13 14 4 M12 80 8 7 6.0
32 180 236 7 115 83 64 15 15 6 M14 100 9 9 7.0
40 200 260 8 125 93 74 15 16 6 M14 120 11 11 9.2
50 230 288 8 135 103 84 15 16 6 M14 140 12 14 11.9

Tipe AS:

PN (MPa) DN (mm) Dimensi Struktur Ketebalan δ Flensa Baut roda tangan Rentang Angkat m Berat
L H≈
AS AS D D1 D2 d0 b n Th Do S kg
0.6 50 230 288 8 140 110 90 14 16 4 M12 140 12 14 12.2
65 290 310 9 160 130 110 14 16 4 M12 140 12 18 19.2
80 310 345 9 190 150 128 18 18 4 M16 160 14 24 23.8
100 350 374 10 210 170 148 18 18 4 M16 180 14 35 34.5
125 400 426 10 240 200 178 18 20 4 M16 200 17 44 42.5
150 480 482 11 265 225 202 18 20 8 M16 200 17 57 58.7
175 540 557 11 295 255 232 18 22 8 M16 200 17 60 76.8
200 600 621 11 320 280 258 18 22 8 M16 280 24 68 102.0
250 730 721 13 375 335 312 18 24 12 M16 360 27 80 158.0
300 850 794 13 440 395 365 22 24 12 M20 450 32 100 218.0
1.0 65 290 310 9 185 145 122 18 20 4 M16 140 12 18 21.6
80 310 345 9 200 160 133 18 22 8 M16 160 14 24 26.0
100 350 374 10 220 180 158 18 24 8 M16 180 14 35 35.0
125 400 426 10 250 210 184 18 26 8 M16 200 17 44 44.3
150 480 482 11 285 240 212 22 26 8 M20 200 17 57 62.7
175 540 557 11 315 270 242 22 28 8 M20 280 24 60 80.3
200 600 621 11 340 295 268 22 28 8 M20 360 27 68 103.0
250 730 721 13 395 350 320 22 28 12 M20 450 32 80 160.0
1.6 20 150 217 7 105 75 58 14 16 4 M12 80 8 7 6.2
25 160 217 7 115 85 68 14 16 4 M12 80 8 7 6.6
32 180 236 7 140 100 78 18 18 4 M16 100 9 9 8.6
40 200 260 8 150 110 88 18 18 4 M16 120 11 11 11.0
50 230 288 8 165 125 102 18 20 4 M16 140 12 14 14.2

Standar ini menetapkan dimensi dan permukaan penyegelan flensa sesuai dengan GB/T 569, GB/T 2501 Katup globe besi cor flensa laut (selanjutnya disebut sebagai katup potong) klasifikasi dan pelabelan, persyaratan, metode pengujian, aturan inspeksi, pengemasan dan penyimpanan. Standar ini berlaku untuk media seperti air laut, air tawar, minyak, sistem jalur bahan bakar katup potong desain, manufaktur dan penerimaan.

Standar ini adalah revisi GB/T 590-1993 "Katup globe besi cor flensa laut". Standar ini dan GB/T 590-1993 dibandingkan dengan pekerjaan utama perubahan berikut. --- Meningkatkan persyaratan penyegelan antara mur kompresi dan ruang pengepakan cor tutup; --- Memodifikasi mode penandaan; --- Merujuk pada modifikasi FIG dari dimensi struktural standar konstruksi asli; --- Sesuai dengan GB/T 600 persyaratan pemrosesan yang dimodifikasi. Standar ini diusulkan oleh China Shipbuilding Industry Corporation. Standar ini oleh Komite Teknis Standardisasi Mesin Kelautan Nasional Komite Teknis Titik Pipa. Standar ini disusun. Dalian Shipbuilding Industry Group Co., Ltd. Penyusun utama standar ini. minat Chunqing, MA Yulong, Yang Ming Zhen, Li Jing, Yang Lin. Standar ini menggantikan standar yang sebelumnya diterbitkan sebagai berikut. --- GB 590-1965, GB 590-1976, GB 590-1984, GB/T 590-1993. Katup globe besi cor flensa laut
