GB/T 584‑2008 Katup Globe Baja Cor Bergelang Laut

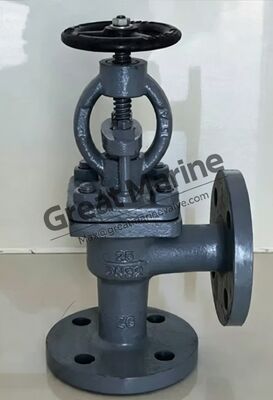

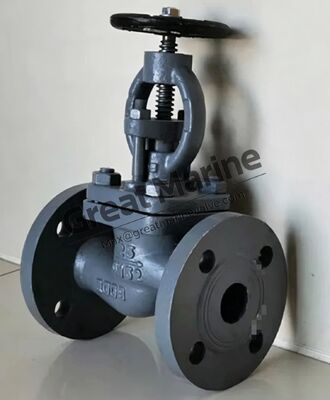

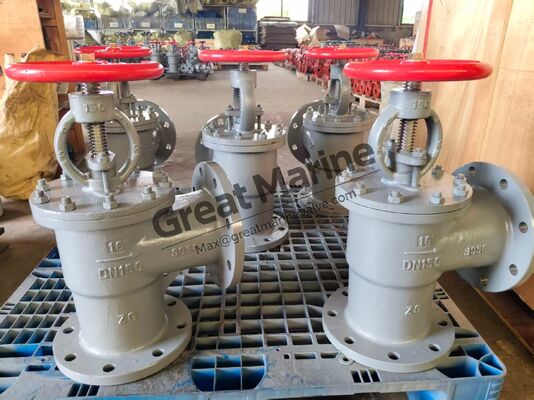

GB/T 584 mengacu pada nomor standar nasional, bukan model produk. Versi saat ini adalah GB/T 584‑2008, menggantikan versi lama GB/T 584‑1999. Ini menetapkan persyaratan untuk desain, manufaktur, inspeksi, dan penerimaan katup globe baja cor bergelang laut untuk sistem perpipaan kapal.Parameter DasarJenisStandar PengujianTipe AS: Lurus; Tipe BS: Pola sudut (per GB/T 2501, setara dengan flensa ISO, cocok untuk kapal yang berorientasi ekspor)
Tekanan Nominal PN
- : 1,0, 1,6, 2,5, 4,0, 6,4 MPa
- Diameter Nominal DN
- : DN20～DN300
- Media yang Berlaku: Air tawar, air laut, minyak bahan bakar, minyak pelumas, uap
- PN1,0‑2,5: Suhu sedang ≤300 °CPN4,0‑6,4: Suhu sedang ≤400 °C
- Bahan KhasBadan Katup / Tudung: Baja cor ZG275‑485
- Batang Katup: Baja tahan karat 20Cr13
- Cakram Katup: baja karbon, permukaan dudukan dilapisi keras dengan baja tahan karat
- Standar Flensa yang Cocok
- Flensa Tipe A/B: GB/T 569 (flensa integral laut)
- Flensa Tipe AS/BS: GB/T 2501 (setara dengan ISO 2084)
- Perbandingan dengan Seri Terkait
GB/T 584‑2008: Katup globe baja cor (katup stop)
- GB/T 585‑2008: Katup periksa baja cor, sering dibeli bersama sebagai satu setKatup Globe GB/T584ASFitur Teknis
- Standar DesainGB/T584-2008Standar Tatap Muka
GB/T11698-2008(ISO5752)
- Standar PengujianAplikasiStandar Flensa
- GB/T2501-2010(ISO2084)AplikasiDigunakan untuk jalur pipa laut Air Tawar, udara atau gas, Minyak Bahan Bakar, Minyak Pelumas, dan Uap pada 205 °C atau di bawahnyaBahan
No. Bagian
Kelas S
Kelas B 1- Badan
Baja Cor ZG275-485
Besi Cor ZG275-485
2- Dudukan Baja Tahan Karat
2Cr13 Perunggu
ZCuSn10Zn2
3- Cakram Baja Tahan Karat 2Cr13
Kuningan QAl9-2 1Cr12 Baja Tahan Karat 1Cr12
Perunggu 6, GB/T591-1993.GB591-84.CBM82-81.CBM85-81 Katup Periksa Stop Baja Cor Bergelang Besi Cor Laut 2, GB/T585-1999 Katup Periksa Stop Baja Cor Bergelang Laut 8, CB/T3943-2002 Katup Periksa Stop Baja Tahan Karat Bergelang Laut WA:+86-13730959311
