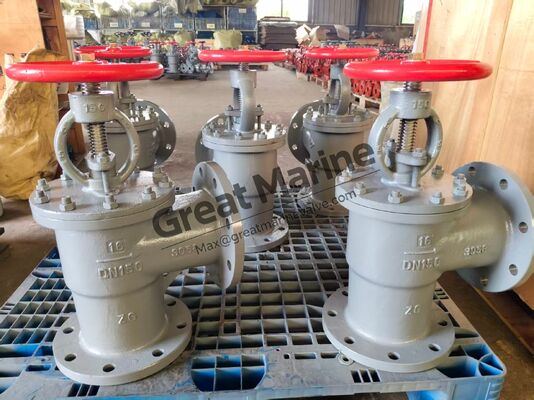

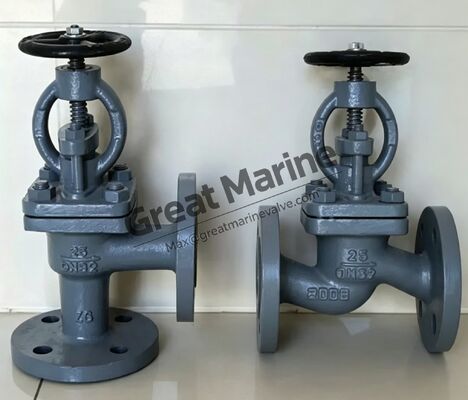

Katup SDNR Berflensa Baja Cor Laut GB/T 585-2008
Tipe A,Tipe AS,Tipe B,Tipe BS
GB/T 584 mengacu pada nomor standar nasional, bukan model produk. Versi saat ini adalah GB/T 585-2008, menggantikan versi lama GB/T 585-1999. Ini menetapkan persyaratan untuk desain, manufaktur, inspeksi, dan penerimaan katup globe berflensa baja cor laut untuk sistem perpipaan kapal.
Parameter Dasar
- Tipe
- Tipe A: Lurus; Tipe B: Pola sudut (standar nasional lama, flensa per GB/T 569 flensa laut)
- Tipe AS: Lurus; Tipe BS: Pola sudut (per GB/T 2501, setara dengan flensa ISO, cocok untuk kapal yang berorientasi ekspor)
- Tekanan Nominal PN: 1,0, 1,6, 2,5, 4,0, 6,4 MPa
- Diameter Nominal DN: DN20～DN300
- Media yang Berlaku: Air tawar, air laut, minyak bahan bakar, minyak pelumas, uap
- PN1,0-2,5: Suhu sedang ≤300 °C
- PN4,0-6,4: Suhu sedang ≤400 °C
- Bahan Khas
- Badan Katup / Tudung: Baja cor ZG275-485
- Batang Katup: Baja tahan karat 20Cr13
- Piringan Katup: Baja karbon, permukaan dudukan dilapisi keras dengan baja tahan karat
Standar Flensa yang Cocok
- Flensa Tipe A/B: GB/T 569 (flensa integral laut)
- Flensa Tipe AS/BS: GB/T 2501 (setara dengan ISO 2084)
Perbandingan dengan Seri Terkait
- GB/T 584-2008: Baja cor katup globe (katup stop)
- GB/T 585-2008: Baja cor katup periksa, sering dibeli bersama sebagai satu set

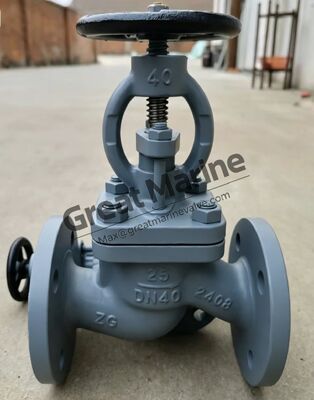

Katup Globe GB/T584AS
Fitur Teknis
Standar Desain GB/T585-2008
Standar Muka ke Muka GB/T11698-2008(ISO5752)
Standar Pengujian GB/T600-2008(ISO5208)
Standar Flensa GB/T2501-2010(ISO2084)
Aplikasi Digunakan untuk jalur pipa laut Air Tawar, udara atau gas, Minyak Bahan Bakar, Minyak Pelumas, dan Uap pada 205℃ atau di bawahnya
Bahan
No. Bagian Kelas S Kelas B
1- Badan Baja Cor ZG275-485 Besi Cor ZG275-485
2- Dudukan Baja Tahan Karat 2Cr13 Perunggu ZCuSn10Zn2
3- Piringan Baja Tahan Karat 2Cr13 Kuningan QAl9-2
4- Batang Baja Tahan Karat 1Cr12 Perunggu ZCuAl9Mn2
